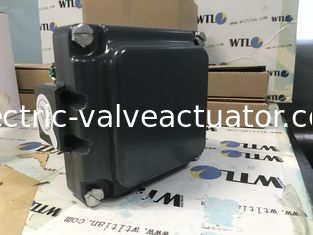

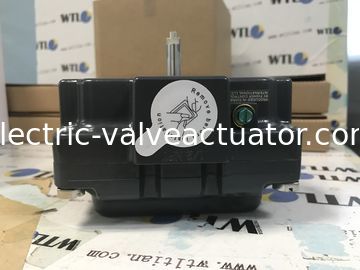

TVH-E20GNPM TOPWORX Monitor de válvulas Emerson en aluminio anodizado de capa dura o acero inoxidable 316

TVH-E20GNPM TOPWORX Emerson en aluminio anodizado duro o acero inoxidable 316


Modelo TVH,
Base y tapa de acero inoxidable Bus/Sensor (2) P&F NJ2-V3-N
Clasificación de área Clase 1, Div. 1, Grupos A,B,C&D; Clase II, Div. 1, Grupos E,F&G; IP67, 4, 4X; Ex ia IIC T4
Pantalla visual 90° Verde Abierto / Rojo Cerrado
Eje NAMUR, acero inoxidable 304
Entradas de conducto (2) 1/2” NPT
Juntas tóricas Silicona Rango de temperatura -20°C a 40°C
Instalación en actuador

Orientaciones, de acción normal y de acción inversa

La acción normal es completa en el sentido de las agujas del reloj cuando la válvula de proceso está cerrada y en sentido contrario a las agujas del reloj cuando la válvula de proceso está abierta. La acción inversa es completa en el sentido de las agujas del reloj cuando la válvula de proceso está abierta y en sentido contrario a las agujas del reloj cuando la válvula de proceso está cerrada.

Los conjuntos de cúpula indicadora de 90° están diseñados para adaptarse a cualquier disposición de montaje y se pueden ajustar hasta 9° fuera del eje si es necesario. Los conjuntos de cúpula indicadora de 45° solo pueden adaptarse a aplicaciones de acción normal que se montan en paralelo ±9°. Consulte a su distribuidor local o representante de fábrica para aplicaciones de acción inversa de 45° o montadas perpendicularmente.

La imagen de la izquierda muestra una unidad TopWorx™ montada en paralelo a la válvula de proceso en la posición cerrada. La flecha verde en la parte superior muestra la dirección de viaje de “acción normal” para abrir la válvula. Esta es la orientación estándar y, a menos que se especifique lo contrario, su unidad se configurará de fábrica para funcionar de esta manera.

La imagen de la derecha muestra un TopWorx™ montado perpendicularmente a la válvula de proceso en la posición cerrada. La flecha verde en la parte superior muestra la dirección de viaje de “acción normal” para abrir la válvula.


Montaje

TopWorx™ tiene numerosos kits de montaje, tanto rotativos como lineales, disponibles para satisfacer su aplicación específica. Consulte a su distribuidor local o representante de fábrica para obtener información sobre pedidos. La ilustración a continuación muestra un montaje NAMUR directo en una válvula de cuarto de vuelta. Consulte la documentación de su kit de montaje para obtener instrucciones de montaje específicas.

Almacenamiento

Hasta que se instalen correctamente el conducto, las cubiertas del conducto y cualquier conexión de puerto de válvula de carrete aplicable, la unidad TopWorx™ no admitirá su clasificación IP/NEMA, ya que la unidad se envía con cubiertas temporales. Asegúrese de que se almacene en un ambiente seco con un rango de humedad relativa entre 10% y 95% y una temperatura que oscile entre -40ºF (-40ºC) y 160ºF (71ºC). Una vez instalada correctamente, el rango de temperatura que figura en la placa de identificación reemplazará este rango de temperatura de almacenamiento.

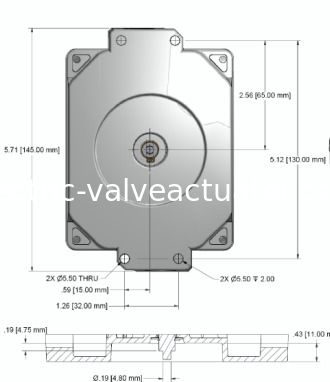

Imagen:
