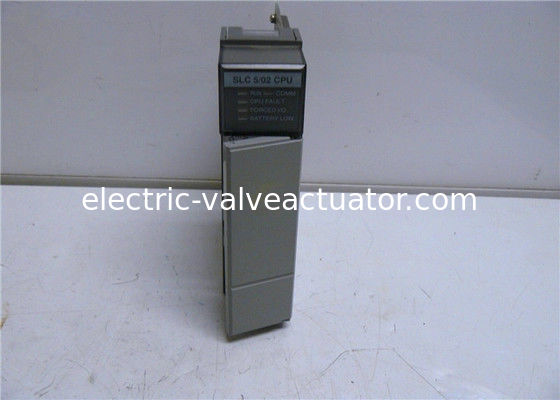

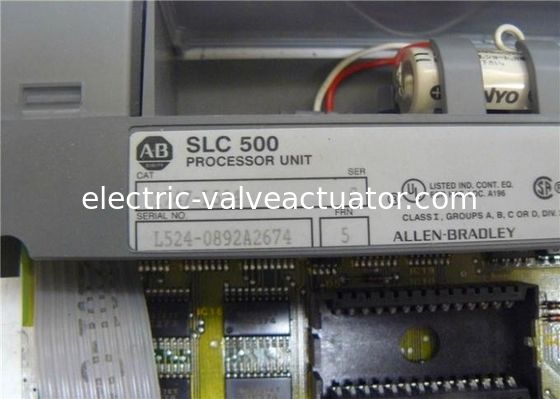

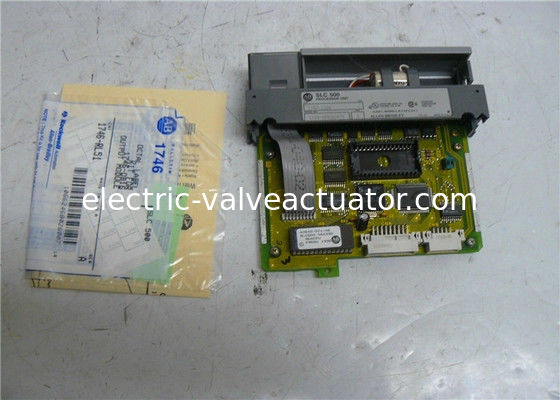

Módulo de procesador de la serie C Allen Bradley 1747-L524 para sistemas de control SLC 500

Acerca de 1747-L524:

El AB 1747-L524 es un procesador SLC 500. También conocido como un controlador SLC 5/02, este procesador tiene una memoria máxima de 4000 módulos para instrucciones y un máximo de 4096 módulos cada uno para entrada y salida discretas. Puede usar más de 60 tipos de módulos, como módulos analógicos, digitales y de escáner, para este procesador. Sin embargo, este procesador no es compatible con los módulos 1746-BLM y 1746-MPM. La instalación de módulos de escáner en este procesador le permitirá agregar DeviceNet, ControlNet y E/S remota universal al sistema, así como agregar 19 instrucciones adicionales. Este procesador también tiene un máximo de 480 E/S analógicas locales y un chasis/ranura local máximo de 3/30. Tenga en cuenta que no se puede instalar almacenamiento de datos adicional con este procesador. Sin embargo, puede usar módulos EEPROM opcionales. Estos módulos de memoria le permiten guardar el contenido de la RAM del procesador y cargar los datos guardados en la memoria EEPROM en la RAM del procesador. El puerto de comunicación DH-485 disponible con este procesador está configurado para recibir e iniciar instrucciones, pero requiere el 1747-PIC si va a conectar el puerto para programar.

Hay indicadores de estado disponibles para este procesador. El procesador 1747-L524 puede tener 71 instrucciones de programación y se puede configurar utilizando el software de programación RSLogix 500, PLC-500 A.I. Series, HHT y APS. También tiene una batería reemplazable por el usuario que se estima que dura un promedio de 2 años. Este procesador, que mide 145 x 35 x 142 milímetros, se puede montar utilizando un chasis y tiene una carcasa de estilo abierto. Tiene una corriente máxima de 0,9 A a 5 voltios CC y vatios mínimos y vatios totales de 1,75 cada uno. El tiempo de escaneo del programa del procesador es de 4,8 milisegundos/K y el tiempo de escaneo de E/S es de 1,6 milisegundos. La ejecución de bits es de 2,4 µs. Este procesador también tiene una carga de corriente de placa posterior de 350 mA a 5 voltios CC y 105 mA a 24 voltios CC. Dependiendo de la carga de la fuente de alimentación, su tiempo de retención de escaneo del programa después de la pérdida de energía es de 20 milisegundos a 3 segundos. La temperatura de funcionamiento de este procesador oscila entre 0 y 60 grados Celsius y la temperatura de almacenamiento es de -40 a 85 grados Celsius. Su vibración es un desplazamiento de 0,015 pulgadas pico a pico a 5 a 57 Hertz y una aceleración de 2,5 G a 57 a 2000 Hertz. También tiene un choque de funcionamiento de 30 G y viene con una humedad relativa sin condensación del 5 al 95%.

Especificaciones técnicas:
