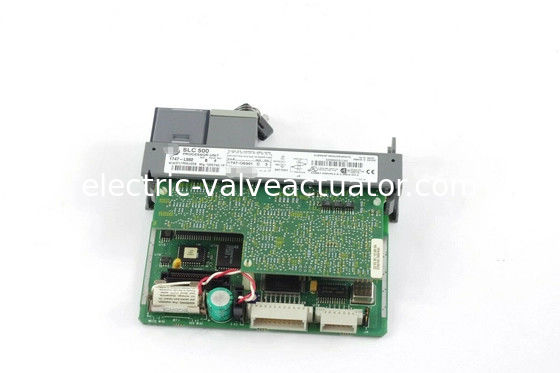

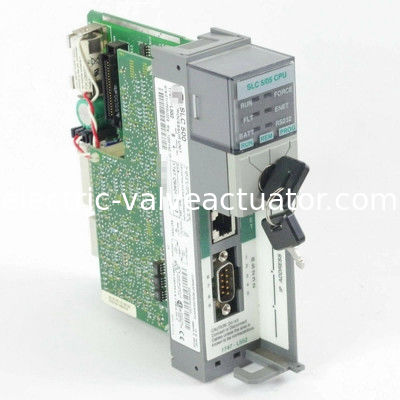

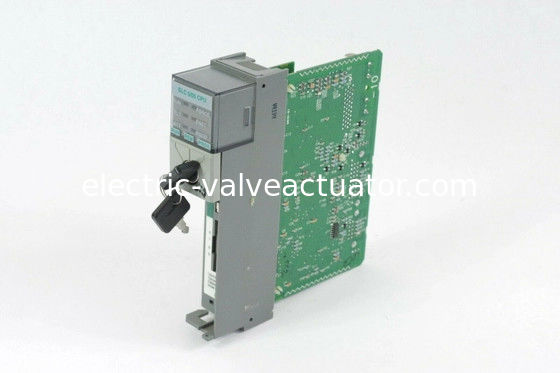

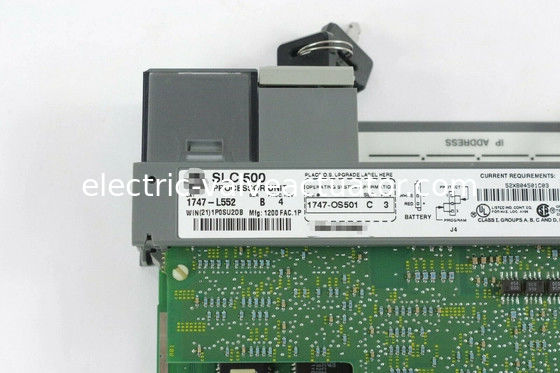

MEMORIA del USUARIO del módulo 32 K del PLC del regulador de la unidad del procesador de 1747-L552 SLC 500

Descripción deMÓDULO DE CPU 1747-L552 32 K MEMORIA DE USUARIO CONTROLADOR SLC-5/05

Detalles rápidos:

• 1747-L552
• MÓDULO DE CPU
• 32 K MEMORIA DE USUARIO
• CONTROLADOR SLC-5/05
• 32 K
• COMUNICACIÓN ETHERNET Y RS-232
• MEMORIA DE USUARIO
• E/S ANALÓGICAS LOCALES
• IGUAL QUE A1747-L552
• IGUAL QUE E1747-L552
• IGUAL QUE R1747-L552

Acerca de 1747-L552

El 1747-L552 es un procesador SLC 500 que pertenece a la subcategoría SLC 5/05. Este procesador es un procesador de una sola ranura que se conecta directamente al plano posterior de cualquier chasis SLC 500. Este procesador está integrado con un puerto RS232 para comunicación punto a punto y comunicación Ethernet para aplicaciones en red e intercambio simultáneo de datos.

Este procesador es ideal para su uso en aplicaciones de mediana a gran escala con un enfoque en la integración del área a nivel de máquina con el nivel empresarial. Este procesador también proporciona características de integración prácticas para los requisitos de la Internet Industrial de las Cosas (IIoT).

A diferencia de otros procesadores de la plataforma SLC 500, la capacidad de comunicación integrada de estos procesadores incluye DH485, Data Highway Plus (DH+), E/S remota y DeviceNet. Estos protocolos de comunicación son propietarios y requieren módulos especiales o convertidores y pasarelas de terceros para habilitar la integración vertical. Con el Ethernet integrado, este procesador está listo para la integración vertical.

El puerto de comunicación RS232 es un puerto de comunicación clásico ideal para la comunicación de Interfaz Hombre-Máquina (HMI) que normalmente se instala en el mismo panel donde se instala el procesador del Controlador Lógico Programable (PLC), ya que RS232 tiene una cobertura de distancia limitada.

La gran capacidad de memoria del 1747-L552 presenta una capacidad de E/S de 4096 entradas y salidas, lo que permite al procesador controlar múltiples procesos pequeños o un solo proceso grande. Se debe considerar la criticidad del sistema para planificar adecuadamente qué proceso se puede incluir con los mismos procesadores. También admite la implementación de la topología de E/S remota para permitir la instalación estratégica de módulos de E/S.

Este módulo tiene una memoria de usuario máxima de 32K palabras, con 28K palabras para los datos o el programa y 4K palabras para los datos del usuario. El procesador también tiene un número máximo absoluto de E/S de 4096 cada uno para entradas y salidas. También tiene un máximo analógico local de 480 puntos. Este procesador admite hasta ciento siete (107) instrucciones de programación y permite la instalación de hasta tres (3) chasis con un máximo de treinta (30) ranuras. La corriente de entrada máxima de este procesador es de 1 A a 5 voltios CC y 0 A a 24 voltios CC. Viene con un tiempo de escaneo de programa típico de 0,9 milisegundos/K, un tiempo de escaneo de E/S de 0,225 milisegundos y una ejecución de bits XIC de 0,37 µs.


Dependiendo de la carga de la fuente de alimentación, este procesador tiene un tiempo de retención de escaneo del programa de 20 milisegundos a 3 segundos después de una pérdida de energía. Tiene una vibración de funcionamiento de 0,015 pulgadas, un desplazamiento pico a pico de 5 a 57 Hertz y una aceleración de 2,5 G a 57 a 2000 Hertz. Este procesador también tiene un choque de funcionamiento de 30 G y una humedad relativa sin condensación de 5 a 95 %. El rango de temperatura de funcionamiento de este procesador es de 0 a 60 grados Celsius y el rango de temperatura de almacenamiento es de -40 a 85 grados Celsius.

El único módulo de memoria compatible con este procesador es el 1747-M13 para la versión de firmware de la serie C OS501 o superior. La alimentación debe estar apagada al agregar o quitar un módulo. Los LED de estado están disponibles para este procesador y le permiten monitorear su estado actual. El procesador 1747-L552 tiene una carcasa de tipo abierto y se monta a través de un chasis. Todo el procesador mide 145 x 35 x 142 milímetros. La conexión Ethernet de este procesador está habilitada para BOOTP y admite hasta 48 conexiones entrantes o salientes. También puede configurar el procesador manualmente utilizando el software de programación RSLogix 500, aparte de una solicitud BOOTP/DHCP. Las conexiones salientes solo pueden establecer una conexión por nodo de destino. Múltiples instrucciones MSG compartirán la misma conexión si utilizan el mismo nodo de destino. Este procesador también tiene un puerto RS-232 y una memoria de respaldo flash. Tiene una batería de litio reemplazable por el usuario que dura un promedio de dos años. El procesador 1747-L552 tiene un condensador y esto permite que el procesador funcione durante al menos 30 minutos utilizando la batería de respaldo mientras que la batería en sí ha sido desconectada. La batería debe estar conectada al procesador dentro de los 30 minutos para evitar la pérdida de datos en la RAM.
