Eaton casilla moldeada interruptor de circuito accesorio conmutador conmutador de aislamiento, conmutador casilla moldeada NS2-160-NA

Eaton casilla moldeada interruptor de circuito accesorio conmutador conmutador de aislamiento, conmutador casilla moldeada NS2-160-NA

Nombre De La Marca: Eaton
Número De Modelo: Se aplicará el procedimiento siguiente:
Cuota De Producción: 1
Precio: Negotiations
Información detallada
Lugar de origen:
Producción original
Válvulas de tensión:
Las demás:
Clasificación de propiedad intelectual:
Protección IP20
Calificación actual:
160A
Clase del voltaje:
690 voltios
Voltaje de aislamiento clasificado:
1000 voltios de corriente alterna
Número de polacos:
3 postes
Detalles de empaquetado:

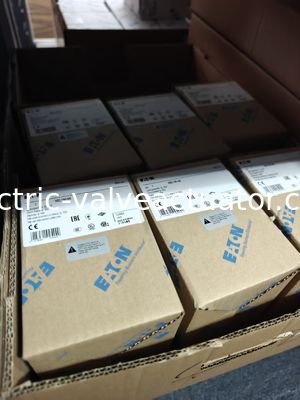

Caja nueva original
Resaltar:

accesorio para interruptor automático de caja moldeada

,

accesorio para interruptor automático de caja moldeada Eaton

Descripción del producto

Nombre del producto

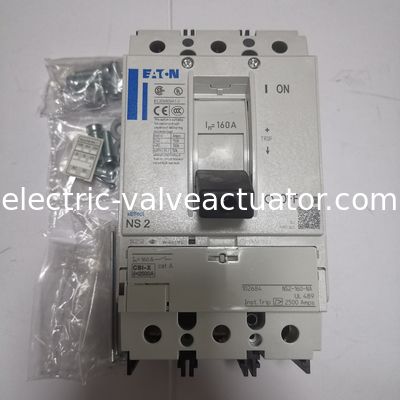

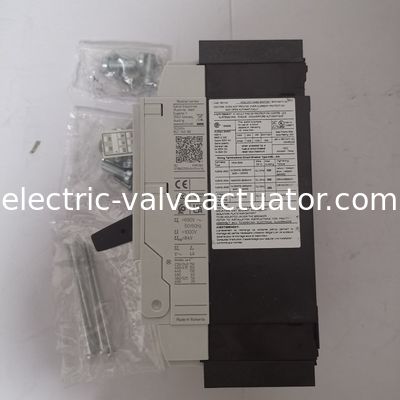

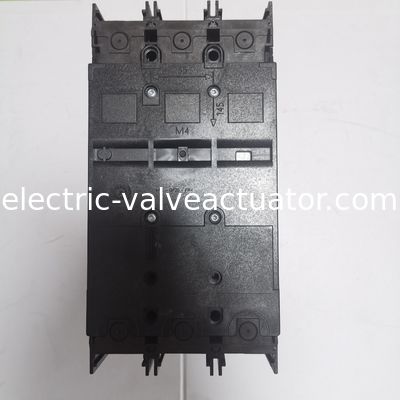

Interruptor seccionador accesorio de caja moldeada Eaton

Modelo

NS2-160-NA

Calidad

100% Nuevo y Original

Período de garantía

 12 Meses

Número de catálogo

102684

Código de modelo

NS2-160-NA

EAN

4015081025442

Longitud/Profundidad del producto

142 mm

Altura del producto

185 mm

Ancho del producto

105 mm

Peso del producto

2.404 kg

Conformidades

Conforme con RoHS

Certificaciones

IEC 60947-2
CSA (Archivo No. 22086)
Certificado CSA
UL 489
Especialmente diseñado para América del Norte
CSA-C22.2 No. 5-09
UL/CSA
CSA (Clase No. 4652-06)
UL (Número de control de categoría WJAZ)
UL (Archivo No. E148671)
Marcado CE
IEC
UL Listed

Catálogo global

102684

Especificaciones del producto

Clasificación de amperaje

160 A

Tensión nominal

690 V - 690 V

Tipo de bastidor del disyuntor

N2

Características

Unidad de protección
Accionamiento por motor opcional

10.10 Aumento de temperatura

El constructor del panel es responsable del cálculo del aumento de temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.

10.11 Capacidad de cortocircuito

Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el equipo de conmutación.

10.12 Compatibilidad electromagnética

Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el equipo de conmutación.

10.13 Función mecánica

El dispositivo cumple con los requisitos, siempre que se observe la información del folleto de instrucciones (IL).

10.2.2 Resistencia a la corrosión

Cumple con los requisitos de la norma del producto.

10.2.3.1 Verificación de la estabilidad térmica de las envolventes

Cumple con los requisitos de la norma del producto.

10.2.3.2 Verificación de la resistencia de los materiales aislantes al calor normal

Cumple con los requisitos de la norma del producto.

10.2.3.3 Resistencia de los materiales aislantes al calor/fuego anormal por efectos eléctricos internos

Cumple con los requisitos de la norma del producto.

10.2.4 Resistencia a la radiación ultravioleta (UV)

Cumple con los requisitos de la norma del producto.

10.2.5 Elevación

No aplica, ya que todo el equipo de conmutación debe ser evaluado.

10.2.6 Impacto mecánico

No aplica, ya que todo el equipo de conmutación debe ser evaluado.

10.2.7 Inscripciones

Cumple con los requisitos de la norma del producto.

10.3 Grado de protección de los conjuntos

No aplica, ya que todo el equipo de conmutación debe ser evaluado.

10.4 Distancias de aislamiento y fuga

Cumple con los requisitos de la norma del producto.

10.5 Protección contra descargas eléctricas

No aplica, ya que todo el equipo de conmutación debe ser evaluado.

10.6 Incorporación de dispositivos y componentes de conmutación

No aplica, ya que todo el equipo de conmutación debe ser evaluado.

10.7 Circuitos y conexiones eléctricas internas

Es responsabilidad del constructor del panel.

10.8 Conexiones para conductores externos

Es responsabilidad del constructor del panel.

10.9.2 Resistencia eléctrica a la frecuencia industrial

Es responsabilidad del constructor del panel.

10.9.3 Tensión soportada al impulso

Es responsabilidad del constructor del panel.

10.9.4 Ensayo de envolventes hechas de material aislante

Es responsabilidad del constructor del panel.

Grado de contaminación

3

Método de montaje

Fijo
Montaje en carril DIN (carril superior) opcional
Técnica incorporada de dispositivo fijo incorporado

Disipación de calor del equipo, dependiente de la corriente

24.35 W

Temperatura ambiente de funcionamiento - máx.

70 °C

Temperatura ambiente de funcionamiento - mín.

-25 °C

Temperatura ambiente de almacenamiento - máx.

70 °C

Temperatura ambiente de almacenamiento - mín.

-40 °C

Corriente nominal (Iu)

250 A

Descripción general
Especificaciones
Recursos
102684
Número de serie STBN2250404054414
Serie Eaton Moeller NZM - Interruptor automático de caja moldeada. Interruptor de caja moldeada, 3p, 160A
Especificaciones generales
Nombre del producto
Interruptor de caja moldeada serie Eaton Moeller NZM
Número de catálogo
102684
Código de modelo
NS2-160-NA
EAN
4015081025442
Longitud/Profundidad del producto
142 mm
Altura del producto
185 mm
Ancho del producto
105 mm
Peso del producto
2.404 kg
Conformidades
Conforme con RoHS
Certificaciones
IEC 60947-2
CSA (Archivo No. 22086)
Certificado CSA
UL 489
Especialmente diseñado para América del Norte
CSA-C22.2 No. 5-09
UL/CSA
CSA (Clase No. 4652-06)
UL (Número de control de categoría WJAZ)
UL (Archivo No. E148671)
Marcado CE
IEC
UL Listed
Catálogo global
102684
Especificaciones del producto
Clasificación de amperaje
160 A
Tensión nominal
690 V - 690 V
Tipo de bastidor del disyuntor
N2
Características
Unidad de protección
Accionamiento por motor opcional
10.10 Aumento de temperatura
El constructor del panel es responsable del cálculo del aumento de temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Capacidad de cortocircuito
Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el equipo de conmutación.
10.12 Compatibilidad electromagnética
Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el equipo de conmutación.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se observe la información del folleto de instrucciones (IL).
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de las envolventes
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verificación de la resistencia de los materiales aislantes al calor normal
Cumple con los requisitos de la norma del producto.
10.2.3.3 Resistencia de los materiales aislantes al calor/fuego anormal por efectos eléctricos internos
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a la radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, ya que todo el equipo de conmutación debe ser evaluado.
10.2.6 Impacto mecánico
No aplica, ya que todo el equipo de conmutación debe ser evaluado.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de los conjuntos
No aplica, ya que todo el equipo de conmutación debe ser evaluado.
10.4 Distancias de aislamiento y fuga
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, ya que todo el equipo de conmutación debe ser evaluado.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, ya que todo el equipo de conmutación debe ser evaluado.
10.7 Circuitos y conexiones eléctricas internas
Es responsabilidad del constructor del panel.
10.8 Conexiones para conductores externos
Es responsabilidad del constructor del panel.
10.9.2 Resistencia eléctrica a la frecuencia industrial
Es responsabilidad del constructor del panel.
10.9.3 Tensión soportada al impulso
Es responsabilidad del constructor del panel.
10.9.4 Ensayo de envolventes hechas de material aislante
Es responsabilidad del constructor del panel.
Grado de contaminación
3
Método de montaje
Fijo
Montaje en carril DIN (carril superior) opcional
Técnica incorporada de dispositivo fijo incorporado
Disipación de calor del equipo, dependiente de la corriente
24.35 W
Temperatura ambiente de funcionamiento - máx.
70 °C
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de almacenamiento - máx.
70 °C
Temperatura ambiente de almacenamiento - mín.
-40 °C
Corriente nominal (Iu)
250 A
Clasificación de corriente (Iu) (UL 489 csa 22.2 no. 5.1)
250 A
Número de contactos auxiliares (contactos conmutados)
0
Número de contactos auxiliares (contactos normalmente cerrados)
0
Número de contactos auxiliares (contactos normalmente abiertos)
0
Posiciones del interruptor
I, +, 0
Grado de protección
En el área de los dispositivos HMI: IP20 (tipo de protección básica)
IP20
Dirección de la alimentación entrante
Según sea necesario
Tipo de conexión eléctrica del circuito principal
Conexión roscada
Vida útil, mecánica
20000 operaciones
Categoría de sobretensión
III
Grado de protección (IP), lado frontal
IP66 (con manija giratoria de acoplamiento de puerta)
IP40 (con envolvente aislante)
Grado de protección (terminaciones)
IP00 (terminaciones, seccionador de fase y terminal de banda)
IP10 (terminal de túnel)
Número de polos
Tripolar
Capacidad del terminal (tira de cobre)
Mín. 2 segmentos de 16 mm x 0,8 mm en la conexión del lado trasero (perforada)
Máx. 10 segmentos de 16 mm x 0,8 mm en el terminal de caja
Máx. 10 segmentos de 24 mm x 0,8 mm en la conexión del lado trasero (perforada)
Máx. 8 segmentos de 15,5 mm x 0,8 mm (2x) en la caja de terminales
Mín. 2 segmentos de 9 mm x 0,8 mm en el terminal de caja
NA: máx. 10 segmentos de 16 mm x 0,8 mm en la conexión del lado trasero (perforada)
NA: mín. 2 segmentos de 16 mm x 0,8 mm en la conexión del lado trasero (perforada)
Vida útil, eléctrica
10000 operaciones a 415 V CA-1
7500 operaciones a 690 V CA-1
10000 operaciones a 400 V CA-1
6500 operaciones a 400 V CA-3
5000 operaciones a 690 V CA-3
6500 operaciones a 415 V CA-3
Funciones
Seccionadores/interruptores principales
Tipo
Seccionador-interruptor
Características especiales
IEC/EN 60947-2: interruptores automáticos sin sobrecorriente (CBI-X) con características de interruptor principal y características de aislamiento según IEC/EN 60204.
Corriente nominal = corriente ininterrumpida nominal: 160 A
Aplicación
Circuitos derivados, circuitos de alimentación
Posición de conexión para el circuito de corriente principal
Lado frontal
Corriente operativa nominal para la disipación de calor especificada (In)
160 A
Pérdida de potencia
24.3 W
Tiempo total de interrupción de cortocircuito
< 10 ms
Ajuste no retardado de disparo por cortocircuito - máx.
2500 A
Ajuste no retardado de disparo por cortocircuito - mín.
2500 A
Capacidad del terminal (barra colectora de cobre)
NA: mín. 16 mm x 5 mm directamente en la conexión del lado trasero del interruptor
Máx. 24 mm x 8 mm directamente en la conexión del lado trasero del interruptor
M8 en la conexión roscada del lado trasero
Mín. 16 mm x 5 mm directamente en la conexión del lado trasero del interruptor
NA: M8 en la conexión roscada del lado trasero
NA: máx. 20 mm x 5 mm directamente en la conexión del lado trasero del interruptor
Capacidad del terminal (conductor/cable sólido de cobre)
6 mm² - 16 mm² (2x) en el terminal de caja
NA: 6 AWG (1x) en el terminal de túnel
10 mm² - 16 mm² (1x) en el terminal de caja
4 mm² - 16 mm² (2x) directamente en la conexión del lado trasero del interruptor
10 mm² - 16 mm² (1x) directamente en la conexión del lado trasero del interruptor
16 mm² (1x) en el terminal de túnel
NA: 12 - 6 AWG (1x) en el terminal de caja
NA: 12 - 6 AWG (1x) directamente en la conexión del lado trasero del interruptor
Capacidad del terminal (conductor/cable sólido de aluminio)
10 mm² - 16 mm² (2x) directamente en la conexión del lado trasero del interruptor
10 mm² - 16 mm² (1x) directamente en la conexión del lado trasero del interruptor
16 mm² (1x) en el terminal de túnel
Capacidad del terminal (conductor/cable trenzado de cobre)
6 mm² - 25 mm² (2x) en el terminal de caja
25 mm² - 185 mm² (1x) directamente en la conexión del lado trasero del interruptor
10 mm² - 70 mm² (1x) en el terminal de caja
25 mm² - 185 mm² (1x) en el terminal de túnel de 1 orificio
NA: 4 - 350 AWG/kcmil (1x) en el terminal de caja
NA: 4 - 350 AWG/kcmil (1x) en el terminal de túnel de 1 orificio
25 mm² - 70 mm² (2x) directamente en la conexión del lado trasero del interruptor
Capacidad del terminal (conductor/cable trenzado de aluminio)
25 mm² - 185 mm² (1x) en el terminal de túnel de 1 orificio
25 mm² - 35 mm² (2x) directamente en la conexión del lado trasero del interruptor
25 mm² - 35 mm² (1x) directamente en la conexión del lado trasero del interruptor
Tipo de manija
Palanca basculante
Ajuste de corriente de retardo corto (Isd) - máx.
0 A
Ajuste de corriente de retardo corto (Isd) - mín.
0 A
Ajuste de corriente instantánea (Ii) - máx.
2500 A
Ajuste de corriente instantánea (Ii) - mín.
2500 A
Número de operaciones por hora - máx.
120
Ajuste de corriente de sobrecarga (Ir) - máx.
0 A
Ajuste de corriente de sobrecarga (Ir) - mín.
0 A
Capacidad nominal de corte de cortocircuito Ics (IEC/EN 60947) a 230 V, 50/60 Hz
150 kA
Capacidad nominal de corte de cortocircuito Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
150 kA
Capacidad nominal de corte de cortocircuito Ics (IEC/EN 60947) a 440 V, 50/60 Hz
130 kA
Capacidad nominal de corte de cortocircuito Ics (IEC/EN 60947) a 525 V, 50/60 Hz
37.5 kA
Capacidad nominal de corte de cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
5 kA
Capacidad nominal de cierre de cortocircuito Icm a 400/415 V, 50/60 Hz
330 kA
Capacidad nominal de cierre de cortocircuito Icm a 440 V, 50/60 Hz
286 kA
Capacidad nominal de cierre de cortocircuito Icm a 525 V, 50/60 Hz
105 kA

Capacidad nominal de cierre de cortocircuito Icm a 690 V, 50/60 Hz

53 kA

Terminales estándar

Terminal de tornillo

Terminales opcionales

Terminal de caja. Conexión en la parte trasera. Terminal de túnel

Tensión nominal de funcionamiento Ue (UL) - máx.

600 Y / 347 V

Capacidad nominal de cierre de cortocircuito Icm a 240 V, 50/60 Hz

330 kA

Tensión nominal de resistencia al impulso (Uimp) en contactos auxiliares

6000 V

Tensión nominal de resistencia al impulso (Uimp) en contactos principales

8000 V

Tensión nominal de aislamiento (Ui)

1000 V CA

产品名称

伊顿塑壳断路器附件隔离开关

型号

NS2-160-NA

质量

100%全新原装

保修期

12
