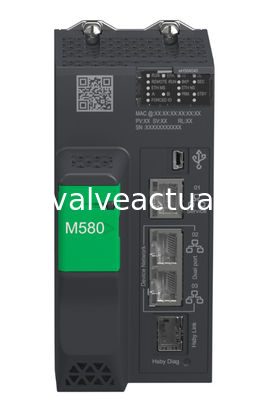

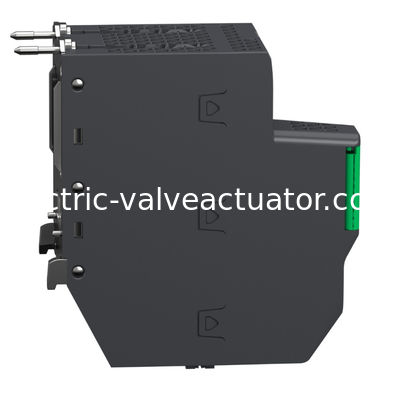

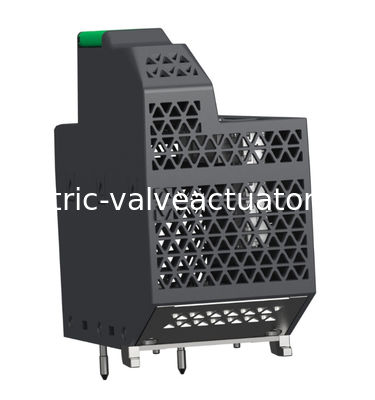

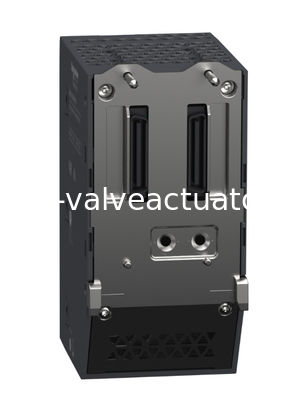

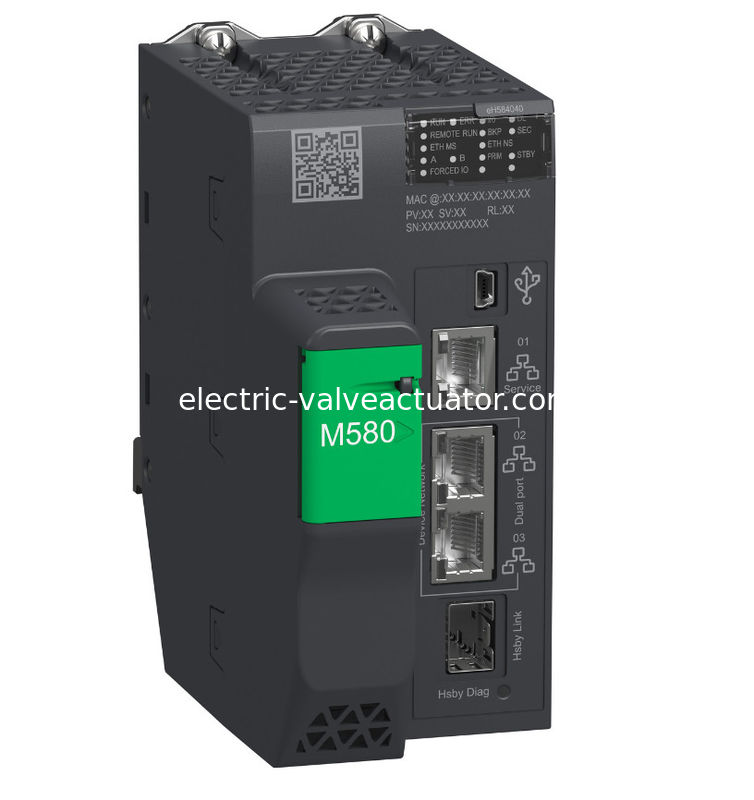

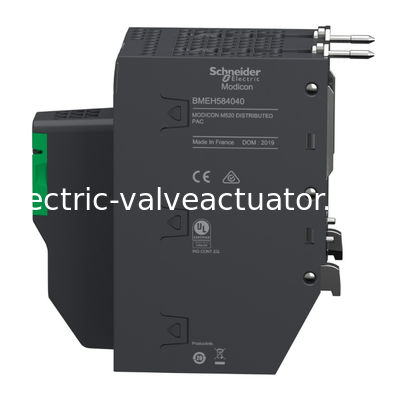

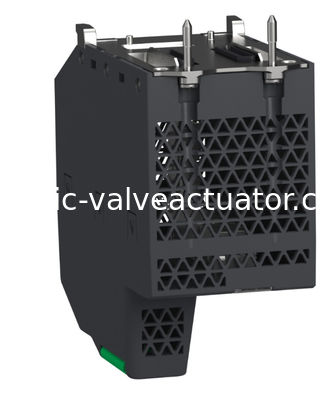

Importado con el embalaje original de Schneider BMEH584040 Módulo procesador redundante

El principal

Gamma de producto

Modicón M580

Tipo de producto o componente

Módulo de procesador redundante

En el caso de las

Número de bastidores

1

E/S específico de la aplicación

HART
Código SSI
Enlace en serie
Control de movimiento
Estampillado de tiempo preciso
Contador

Los cheques

Control de procesos

Canales de control

Ciclos programables

Tipo de conexión integrada

1 puerto de servicio Ethernet TCP/IP
2 Red de dispositivos TCP/IP Ethernet
USB tipo mini B
1 puerto Ethernet HSBY

Número de estaciones de E/S remotas

16 - 2 X80 y gotas cuánticas

Número de equipos distribuidos

64

Capacidad del procesador del módulo de comunicación

8 Módulo de interfaz AS
Modulo de comunicación Ethernet

Servicio de comunicación

Escáner RIO
Escáner DIO

Descripción de la memoria

Flash ampliable, almacenamiento de datos de 4 GB
RAM integrada, 10 KB de memoria del sistema
RAM integrada, programa de 16 MB
RAM integrada, 2048 kB de datos

Estructura de las aplicaciones

1 tarea principal cíclica/periódica
1 tarea rápida periódica

Seguridad cibernética

Certificado de Aquiles
Prevención de las enfermedades de origen
IPSec
Registro de SNMP
Soporte para el protocolo Syslog
Seguridad de la capa de transporte
Seguimiento de la auditoría
Cortafuegos incrustado
Firma del firmware
Protección por contraseña
Endurecimiento del puerto
Comunicación segura (HTTPS)
Registro de seguridad

Número de instrucciones por ms

30 Kinst/ms 65 % booleano + 35 % aritmético fijo
40 Kinst/ms 100 % Booleano

Consumo corriente

360 mA 24 V de corriente continua

Confiabilidad del MTBF

650000 H

Marcado

Sección 2

Medio ambiente

Resistencia a las vibraciones

3 gn

Resistencia a los golpes

30 gn

Temperatura del aire ambiente para el funcionamiento

32 a 140 °F (0 a 60 °C)

Temperatura del aire ambiente para el almacenamiento

-40 a 185 °F (-40 a 85 °C)

Altitud de operación

0- ¿ Qué?6561.68 pies (0...2000 m)
2000...5000 m con factor de rebaja

Humedad relativa

5...95 % 131 °F (55 °C) sin condensación

Grado de protección de la PI

Protección IP20

Las directivas

Directiva 2014/35/UE - Baja tensión
La Comisión adoptará las medidas necesarias para garantizar la compatibilidad de los sistemas de radiofrecuencia con los sistemas de radiofrecuencia.

Suministro

Fuente de alimentación interna a través del bastidor

LED de estado

1 procesador LED (verde) en funcionamiento (RUN)
1 Procesador LED (rojo) o fallo del sistema (ERR)
1 defecto del módulo de E/S de LED (rojo)
1 LED (verde) descarga en curso (DL)
1 tarjeta de memoria LED (rojo) o fallo del flash de la CPU (BACKUP)
1 LED (verde/rojo) ETH MS (estado de configuración del puerto Ethernet)
1 LED (verde/rojo) Eth NS (estado de la red Ethernet)
1 LED (verde) en funcionamiento (REMOTE RUN)
1 ID del procesador LED (verde) establecido en A (A)
1 ID del procesador LED (verde) establecido en B (B)
1 procesador LED (verde) que actúa como procesador primario (PRIM)
1 procesador LED (verde) que actúa en modo de espera (STBY)
1 Valores de E/S de LED (verde) anulados por el usuario (IO FORZADO)
1 LED (verde) estado del enlace de espera en caliente (Hsby Diag)

Peso neto

1.872 libras (EE.UU.) (0.849 kg)
