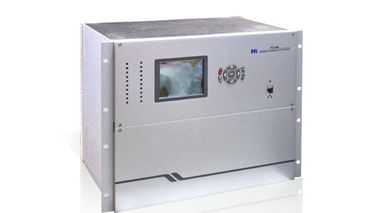

Protección del diferencial del relais de protección de unidad del transformador del generador PCS-985 87g

Protección diferenciada de la retransmisión de protección de unidad del transformador del generador PCS-985 87g, protección de la sobreintensidad de corriente, protección contra sobrecarga del Definido-tiempo, protección contra sobrecarga del Inverso-tiempo

El PCS-985 proporciona la protección principal y de reserva completa de las unidades del generador-transformador que comprende generalmente el generador, transformador principal, transformador y excitador auxiliar o transformador de la excitación. Apoya conexiones a CTs/VTs convencional y a CTs/VTs electrónico, y es ampliamente utilizado en turbo-dínamo de la capacidad grande, generador de la turbina de gas y generador de la energía atómica con diversos modos de conexión.

Para una unidad vital del generador-transformador, dos sistemas de PCS-985 se pueden utilizar para alcanzar la configuración duplicada de la protección. Dos diversos grupos del CT del uso PCS-985, y protección principal y de reserva en un PCS-985 grupo del CT de la parte uno.

Protección del generador

Protección diferenciada. (87G)
Protección del diferencial de DPFC. (87G)
Alta protección diferenciada transversal sensible. (87G)
Protección longitudinal de la sobretensión de la cero-secuencia para la falta del interturn. (59N/60)
Protección direccional de DPFC para la falta de la inter-vuelta. (67)
Protección controlada de la sobreintensidad de corriente del voltaje. (50)
Protección entre fases de la impedancia. (21G)
Función de bloqueo actual extrema en el terminal del generador.
Protección fundamental del voltaje de la cero-secuencia para la falta de tierra del estator. (64S)
Protección del ratio de la sobretensión del tercer armónico para la falta de tierra del estator. (64S)
Protección diferenciada de la sobretensión del tercer armónico para la falta de tierra del estator. (64S)
protección 100% de la tierra-falta del estator con la inyección del voltaje. (64R)
Protección de la tierra-falta del uno-punto del rotor. (64R1)
Protección de la tierra-falta del dos-punto del rotor. (64R2)
protección contra sobrecarga del estator del Definido-tiempo. (50S)
protección contra sobrecarga del estator del Inverso-tiempo. (51S)
protección contra sobrecarga de la negativo-secuencia del Definido-tiempo. (50Q)
protección contra sobrecarga de la negativo-secuencia del Inverso-tiempo. (51Q)

Usos típicos
protección de la Pérdida-de-excitación. (40)
protección del Hacia fuera-de-paso. (78)
Protección de la sobretensión. (59)
protección de la sobre-excitación del Definido-tiempo. (24)
protección de la sobre-excitación del Inverso-tiempo. (24)
protección del Reverso-poder. (32R)
Protección de baja potencia. (37G)
Protección secuencial del reverso-poder que dispara. (32R)
Protección de Underfrequency. (81U)
Protección de Overfrequency. (81O)
Protección del inicio/del cierre de la corriente diferenciada.
Protección del inicio/del cierre del voltaje de los ceros-equence.
Protección Baja-freuquency de la sobreintensidad de corriente. (50)
Protección inadvertida del avivamiento. (50/27)
Protección del fracaso del triturador. (50BF)
Función de la balanza del voltaje. (60)
Supervisión del circuito del VT. (VTS)
Supervisión del circuito del CT. (CTS)

Transformador de la excitación/protección de Excitor

Protección diferenciada. (87ET)
Protección de la sobreintensidad de corriente. (50)
protección contra sobrecarga del Definido-tiempo. (50)
protección contra sobrecarga del Inverso-tiempo. (51)

Protección principal del transformador
protección del diferencial de la unidad del Generador-transformador. (87GTU)
Protección diferenciada. (87T)
Protección del diferencial de DPFC. (87T)
Protección restricta de la tierra-falta. (64REF)
Protección entre fases de la impedancia en el lado del alto voltaje. (21P)
Protección controlada de la sobreintensidad de corriente del voltaje en el lado del alto voltaje. (50)
Alarma de la sobrecarga. (49)
Iniciación del enfriamiento. (49)
Protección direccional de la sobreintensidad de corriente de la cero-secuencia en el lado del alto voltaje. (67G)
protección de la sobreintensidad de corriente de la cero-secuencia del Inverso-tiempo en el lado del alto voltaje. (51G)
Protección del voltaje de la cero-secuencia de Gap en el lado del alto voltaje.
Protección actual de la cero-secuencia de Gap en el lado del alto voltaje.
alarma del voltaje de la Cero-secuencia en el lado del LV.
protección de la sobre-excitación del Definido-tiempo. (24)
protección de la sobre-excitación del Inverso-tiempo. (24)
Protección de la discrepancia de poste en el lado del alto voltaje. (62PD)
Protección de la descarga disruptiva del triturador.
Supervisión del circuito del VT. (VTS)
Supervisión del circuito del CT. (CTS)

Transformador auxiliar
Protección diferenciada. (87T)
Protección controlada de la sobreintensidad de corriente del voltaje en el lado del alto voltaje. (50P)
El voltaje controló la protección de la sobreintensidad de corriente de la rama 1 en el lado del LV. (50P)
El voltaje controló la protección de la sobreintensidad de corriente de la rama 2 en el lado del LV. (50P)
protección de la sobreintensidad de corriente de la Cero-secuencia de la rama 1 en el lado del LV. (50G)
protección de la sobreintensidad de corriente de la Cero-secuencia de la rama 2 en el lado del LV. (50G)
Alarma de la sobrecarga. (49)
Iniciación del enfriamiento. (49)
Bloqueo del cambio del golpecito de la en-carga. (OLTC)
Supervisión del circuito del VT. (VTS)
Supervisión del circuito del CT. (CTS)

Diverso
Protección mecánica.
Voltaje y ajuste actual del auto de la deriva.
Autodiagnóstico.
Sincronización del reloj de GPS.
Registrador de la falta.
