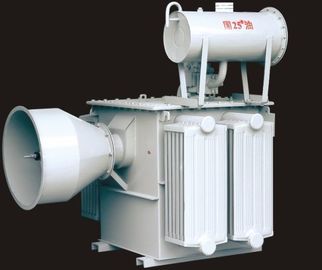

Regulador de alto voltaje del equipo ESP del rectificador de silicio del precipitador electrostático para la central eléctrica GGaj02-0.2A/72KV H

Regulador de alto voltaje del equipo ESP del rectificador de silicio del precipitador electrostático para la central eléctrica GGaj02-0.2A/72KV HN

transformador de rectificador 0.1-0.4A 2KΩ/500W

transformador de rectificador 0.6-0.8A 1KΩ/1200W

transformador de rectificador 1.0-1.6A 700Ω/2800W

transformador de rectificador 1.8-2.0A 500Ω/3000W

Otros parámetros pueden ser modificados para requisitos particulares rápidamente

Dispositivo automático de alto voltaje de la fuente de alimentación del rectificador de silicio del precipitador electrostático de la serie TM-Yo.
El tipo GGAJ02 (TM-Yo) precipitador electrostático con el dispositivo automático de la fuente de alimentación del rectificador de silicio es el desarrollo del sistema de control inteligente automático en base de nuevos productos similares nacionales y extranjeros completos. Esta función básica del producto es que la fuente de alimentación industrial de la frecuencia de la CA del cambio 380V a la corriente continua y salida de alto voltaje, En la selección de los electrodos apropiados y el otro dispositivo mecánico, haciendo juego la composición del equipo electrostático de alto voltaje del retiro de polvo, se aplica al polvo industrial, niebla, deshidratación, separación de la impureza y recuperación del metal raro y otras materias primas y otros aspectos del uso. Está protegiendo el ambiente, el desarrollo de la utilización completa y el desarrollo sostenible del equipo dominante.

1. El equipo de alto voltaje del rectificador de silicio se compone del rectificador de silicio de alto voltaje y de un sistema del control automático del tiristor. La función básica es esa fuente de alimentación industrial de la frecuencia del cambio a la corriente continua De alto voltaje y a ouput.2. Circule los altos transformadores de la impedancia puede suprimir con eficacia el cortocircuito actual y mejorar la forma de onda, el tanque adopta la aleta acanalada popular internacional que no sólo puede reducir el peso, también puede mejorar el efecto de la disipación de calor, para reducir el volumen. 3. Estructura de la base de hierro del transformador de rectificador con de pequeñas pérdidas en la forma que vierte con la cadena de producción de corte especial del CNC. Las pilas de alto voltaje del silicio de transformador de rectificador usando el módulo medio del voltaje del diodo de avalancha de la encapsulación de la resina de epoxy con alta confiabilidad, buen efecto de la disipación de calor y el modelado. La planta de fabricación del transformador de rectificador se equipa de una serie completa el secado al vacío, relleno de la filtración del aceite del transformador y de la sequedad y dispositivo de detección. 4. El transformador de rectificador de alto voltaje de silicio se arregla en el top eléctrico del polvo o interior, hacia fuera descasque la clase IP54, rectificador de la protección de silicio hace la alta impedancia, la línea lateral .5 de la salida o de salida del top. Rodillo de alto voltaje del transformador de rectificador de silicio para la rueda plana (ruedas) del carril, puede 90degree rotativo. dirección del balanceo y el forrar lateral de alta presión paralelamente. 6. El transformador de rectificador de alto voltaje de silicio se proporciona un dispositivo de alarma de la temperatura, si la temperatura de aceite es más alta que 70℃, después alarma, si más arriba que 85℃, después ut de la fuente de tensión y envía la señal de alarma sana y ligera
7. Aceite #25 selecto o #45 del aceite del transformador de rectificador. 8. Transformador de rectificador de alto voltaje de silicio fijado: la alarma de gas ligero, el gas pesado disparando, y envían la alarma sana y ligera signal.9. Transformador de rectificador nominal del voltaje de salida 72KV primario con tres golpecitos: 60KV grado, 66KV grado, grado 72KV.

Definición de tipo (por ejemplo: GGAj02-1.0A/72kV-HN (HW))GGAj02: Número de serie del específico de la subestación del rectificador;
G: Alto voltaje;
G: Silicio de acción continua
1.0A: Corriente de salida nominal;
72kV: Voltaje de la salida nominal; HN: Tipo interior (disposición baja); HW: El tipo al aire libre (alta disposición) según exigencias del consumidor se puede pedir un transformador de rectificador lleno del voltaje de la salida nominal de la serie: 80KV, 100KV, 120KV
