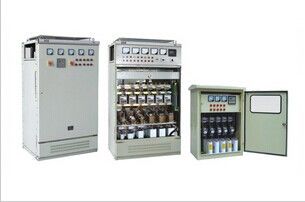

Dispositivos de protección inteligentes de la baja tensión, gabinete de la remuneración de poder reactivo de la baja tensión

Dispositivos de protección inteligentes de la baja tensión, gabinete de la remuneración de poder reactivo de la baja tensión

Descripción general
Remuneración de poder reactivo inteligente de la serie de JiukangTM TBB0.4
La instalación es un producto revolucionario del ahorro de la electricidad desarrollado cerca
Nosotros mismos en base de la referencia a la estructura de opositores
del mundo. Se equipa del sistema de control del microordenador, que
puede compensar automáticamente el componente reactivo a través
pista intellectualized.

Principios de base de la instalación
El regulador automático de la remuneración del reactivo-poder
de las muestras corriente activa allí de la línea eléctrica. Entonces el microordenador
en el regulador analiza la corriente muestreada y transmite
la señal de control a la salida puso la retransmisión, que controla el contactor especial
CJ19 del tipo condensador de la transferencia en el gabinete de la remuneración, para
para controlar la transferencia BSMJ0.4 del tipo autoregenerable serial baja tensión
desvíe el condensador y reduzca la línea pérdida y mejore la calidad del voltaje.

Principios de base de la instalación
1. Condiciones del servicio: Altitude≤2000m, temperatura ambiente -25℃
~45℃, el humidity≤90% en 20℃ y el ≤50% en 40℃,
y montando gradient≤5°.
2. Voltaje clasificado: 400VAC, 220VAC, 50/60Hz.
3. Salida nominal: 22,5, 36, 40, 60, 72, 90, 120, 140, 180, 220, 375 Kvar.
4. Gama del voltaje de funcionamiento: (0.85~1.10) veces del voltaje clasificado.
5. Corriente permisible máxima: 1,30 veces de la corriente clasificada.
6. Número de circuitos controlados: 4,6/
7. Tiempo de la transferencia: 30~90s/time, ajustable.
8. Método de la operación: Automático, funcionamiento continuo.
9. Cuando la carga varía a partir la 5% a 100%, sigue habiendo el valor del cosΦ
sobre 0,95.

Descripción general
1. Tamaño pequeño facilita la instalación y el mantenimiento del equipo.
Se diseña especialmente para la remuneración reactiva de trifásico
transformador con el voltaje clasificado 380V y la capacidad 50~1000KVA.
2. Controlado el microordenador y adoptando la remuneración automática
modo, tiene funciones completas y funcionamiento confiable.
El indicador digital del LED muestra el factor de poder de línea eléctrica, extendiéndose
del revestimiento (0.00~0.99) a llevar (0.00~0.99).
3. Los valores determinados de Cosφ, del retraso y de la sobretensión se pueden fijar a través
tres llaves funcionales del sistema en el teclado del panel y mostradas en
indicador digital. El diálogo antropomecánico sucinto facilita la operación.
4. Con la lámpara experimental indicando el revestimiento, llevando para actuar y la sobretensión,
El LED hace alusión entrada del programa.
5. Con la función de la protección de la sobretensión, es en funcionamiento seguro. (
el valor determinado de la sobretensión se ha fijado en 420V en fábrica. Los usuarios
puede reajustar está entre 400V y 450V según sus el propio necesita.)
Cuando el voltaje de línea eléctrica excede el valor determinado, metro digital de Cosφ
se cambia automáticamente y muestra el actual valor del voltaje de
línea eléctrica. Al mismo tiempo, apaga los condensadores de la entrada
automáticamente, rápidamente y paso a paso. Una vez que los recobros del voltaje
normalmente, esta instalación trabajará automáticamente otra vez.
6. Teniendo capacidad de atasco anti fuerte, puede resistir interferencia
pulso de 2000V entrado directamente a través de línea eléctrica. El índice
excede estándar especial nacional.
