Descripción general

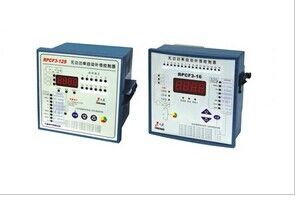

El regulador compensador discriminado fase automática del poder reactivo de la serie RPCF3 tiene todas las ventajas de las series de RPCF, mientras tanto esta muestra del regulador las señales del voltaje, y corriente a partir de tres fases respectivamente, evitará el metro del var que registra rápidamente o que gira inverso incluso si el factor de poder se ha compensado completamente en sistema desequilibrado trifásico.
Características de la función
1. Sobre la base del poder reactivo de la onda fundamental de 3 fases, calcule el poder reactivo de ser encendido, él puede evitar cambiar el choque de cualquier forma, él puede exhibir exactamente el factor de poder de sistema
con la onda armónica.
2. Alta exactitud de la medida, alcance amplio de la exhibición
3. Factor de poder de general de la exhibición en tiempo real y onda fundamental PF
4. Exhibición del tiempo real respectivamente voltaje de 3 fases, corriente, poder activo, poder reactivo, poder evidente
5. Las clases del total 12 de salida de la codificación pueden ser elegidas
6. 6 clases de horario se pueden elegir por el usuario (distribución no. del circuito de remuneración corporativa, o la remuneración respectiva)
7. 16 circuitos de salida en el máximo
8. Interfaz amistoso humano, operación conveniente
9. El diverso ajuste del control se puede ajustar digital, directamente y fácilmente.
10. Las operaciones automáticas y manuales, dos modos proporcionaron.
11. Sobre el voltaje y la protección ausente del voltaje proporcionados.
12. Datos no perdidos incluso si el poder cerró.
13. Resistencia de entrada actual de señal ≤0.01Ω
14. Factor de poder compensador capaz de ser ajustado: 0,70 lag~0.7 adelante.
Parámetro técnico principal
1. voltaje de funcionamiento clasificado: AC220V×3
2. corriente de trabajo clasificada: 5A
3. frecuencia de trabajo clasificada: 45-65Hz
4. factor de poder exhibido: retraso 0,001 adelante 0,001
5. poder reactivo medido: 0-9999Kvar
6. poder activo medido: 0-9999KW
7. poder evidente medido: 0-9999KVA
8. protección ausente del voltaje: AC180V
9. capacidad del contacto de la salida: CA 220V 7A
10. sensibilidad: 20mA
11 modo de visualización: 4 dígito LED rojo
. consumo total 12: 10VA
13. Tamaño del esquema: 144mm×144m m o 122mm×122m m
14. Tamaño del agujero de abertura: 138mm×138m m o 113mm×113m m
15. Modo del montaje: montaje enchufable por el tornillo del hilo o el montaje inverso del ferrocarril

Horario de la remuneración (ejemplo de RPCF3-12Sas)
