Descripción general

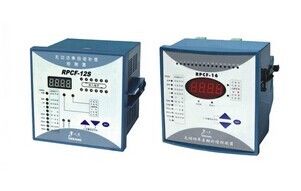

El regulador automático de la remuneración del poder reactivo de la serie de RPCF, sobre la base del procesador micro de 16 dígitos, adopta la progresión de Fourier descompone aritmética, para conseguir a poder datos de la onda fundamental, el regulador usado especialmente para compensar poder reactivo en el sistema eléctrico con fuente de onda armónica. Todos los componentes están de tecnología del montaje superficial, soldadura regurgitant, inspección gradual, éstos harán todos los reguladores de RPCF trabajan constantemente y confiablemente. El tipo de RPCFC tiene RS485 puerto, protocolo estándar. Puede ser utilizado como metro de la red.

Características de la función
1. Sobre base del poder reactivo de la onda fundamental, calcule el poder reactivo de ser encendido, él puede evitar cambiar el choque de cualquier forma, él puede exhibir exactamente el factor de poder de sistema
con la onda armónica.
2. Alta exactitud de la medida, alcance amplio de la exhibición.
3. Factor de poder de general de la exhibición en tiempo real y onda fundamental PF.
4. Exhibición en tiempo real los índices de la distorsión de voltaje y de corriente.
5. Las clases del total 12 de salida de la codificación pueden ser elegidas.
6. 16 circuitos de salida en el máximo.
7. Interfaz amistoso humano, operación conveniente.
8. El diverso ajuste del control se puede ajustar digital, directamente y fácilmente.
9. Operaciones automáticas y manuales, dos modos proporcionados.
10. Sobre el voltaje y la protección ausente del voltaje proporcionados.
11. Protección contra superscale del voltaje de la onda armónica.
12. Datos no perdidos incluso si el poder cerró.
13. Resistencia de entrada actual de señal ≤0.01Ω.
14. Función de la comunicación ((MODBUS-RTU RS485) proporcionada.
15. Factor de poder compensador capaz de ser ajustado: 0,70 lag~0.7 adelante.

Parámetro técnico principal
1. voltaje de funcionamiento clasificado: 380V, 220V, el 110V±10%
2. corriente de trabajo clasificada: 5A
3. frecuencia de trabajo clasificada: 45-65Hz
4. factor de poder exhibido: retraso 0,001 adelante 0,001
5. poder reactivo medido: 0-9999Kvar
6. poder activo medido: 0-9999KW
7. protección ausente del voltaje: AC300V o CA 180V
8. capacidad del contacto de la salida: CA 220V 7A
9. sensibilidad: 20mA
10. modo de visualización: 4 dígito LED rojo
11. consumo total: 10VA
12. Tamaño del esquema: 144mm×144m m o 122mm×122m m o 170mm×110m m
13. Tamaño del agujero de abertura: 138mm×138m m o 113mm×113m m o 162mm×102m m
14. Modo del montaje: montaje enchufable por el tornillo inverso del hilo o el railwaymounting.
15. alcance del ajuste del valor:
a) Operación automática/manual auto/manual
b) Factor de poder 0.70ind-0.70cap
c) retraso que cambia 2-200 S
d) condensador que descarga la duración 0-480 s
e) sobre la línea voltaje 400-450V (voltaje del voltaje de la fase: 230-265V)
f) tarifa 0.1-30.0% de la distorsión
g) Ratio 50-4000/5 de la transformación del CT
h) C1 capacidad 0.1-100.0Kvar
i) Código de salida Pr-01-12
j) Circuitos de salida 1-16 circuitos
k) dirección 1-255 de la comunicación
l) velocidad 4800,9600,19200,115200 de la comunicación
