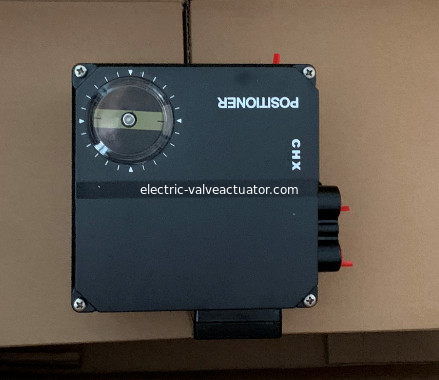

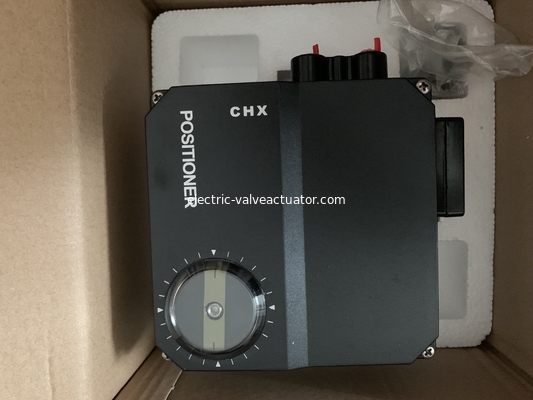

Posicionador eléctrico CHX (EP) - 700 CHX-724 a prueba de explosiones NES-724 de la válvula de la aleación de aluminio

Posicionador eléctrico CHX (EP) - 700 CHX-724 a prueba de explosiones NES-724 de la válvula de la aleación de aluminio

El posicionador eléctrico de la válvula Chx700 convierte la señal de 4-20mA DC del puerto del IO del regulador o del ordenador en fuerza aerodinámica, y conduce la válvula de regulación a través del cilindro temporario de efecto simple o doble para realizar la dislocación angular o la dislocación linear. El control a circuito cerrado se observa a través del sistema de votos de la leva, de modo que la válvula de regulación pueda alcanzar la dislocación angular exacta o la dislocación linear proporcional a la señal de entrada.

- señal de entrada estándar 4 ~ 20 mA DC 0 ~ 20 mA DC

- gama partida 4 ~ 12 mA DC 12 ~ 20 mA DC

- impedancia de entrada 220 Ω± 10 Ω

- ° máximo del ángulo 95 de la reacción

- movimiento recto 20-140m m

- reacción positiva y negativa de la dirección del control

- relación linear entre el movimiento y la señal

- presión 0,14 ~ 0.8MPa del suministro de gas

- influencia de la presión de suministro de aire < 0,2%/10KPA

- temperatura ambiente - 25 ~ + ℃ 85

- influencia del ℃ del ≤ 0,05% de la temperatura ambiente

- grado IP54 de la protección

- consumo 0.5m3n/h del gas

Válvula de diapositiva serva hecha juego con el φ 4, φ seis del actuador

Funcionamiento cuando la carga del actuador es relativamente estable:

- ≤ 0,4% de la banda muerta

- histéresis < 0,7%

- <± el 1% de las linearidades

≤ el 1% de la influencia de la vibración (1.5g – 100Hz)

La cáscara del material estructural es aleación de aluminio con el tratamiento con ácido glutámico y la capa de rociadura electrostática del polvo en la superficie externa, la cubierta es policarbonato, y las piezas internas son aleación de acero y de aluminio inoxidable, que son materiales resistentes a la corrosión y conforme al tratamiento técnico superficial.

Interfaz entrante G1/2 o M20 punto cinco del × uno

Φ aplicable 5 del cable – φ diez

Interfaz ZG 1/4" del tubo de aire

Peso: sobre 2.3kg
