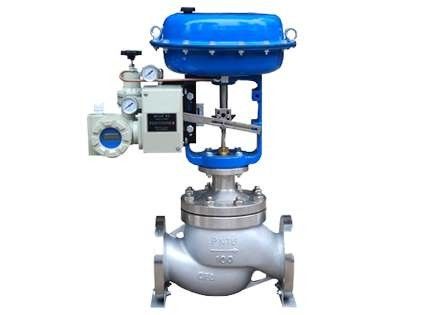

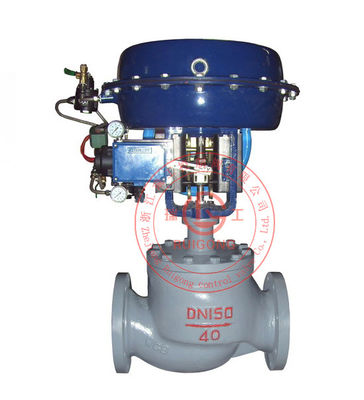

Válvula de regulación de ANSI125 25m m solo Seat ZHLS 6.4MPa

La pequeña solo-Seat estructura de la válvula de regulación de ZHLS es compacta, tiene canal aerodinámico de S, hace su pérdida de la caída de presión es flujo pequeño, grande, gama ajustable y característica de flujo de la alta precisión, estándar IEC534-1-1976.

La salida de la válvula de regulación coincide con los estándares del ANSI B16.104. Válvula de regulación con el actuador de la película fina de la primavera, su estructura compacta, fuerza grande de la salida.

Este producto se ajusta a GB/T4213-92

Parámetros y funcionamiento técnicos

El cuerpo de válvula

Estilo: a través de la vávula de bola del bastidor de solo-Seat

Tamaño nominal: 20, 25m m

Presión nominal: ANSI125, 150, 300, 150

JIS 10, 16, 20, 30, 40 k

PN1.6, 4,0, 6.4MPa

Tipo de conexión: conexión del reborde: FF, RF, RJ, LG, tipo del surco, tipo integrado

Estándar del reborde, JIS B2201-1984, ANSI B16.5-1981, JB/T79.1-94, etc

Conexión de soldadura: bufanda que suelda con autógena el interruptor

Material: el acero fundido (ZG230-450), echó de acero inoxidable (ZG1Cr18Ni9Ti ZGZ1Cr18Ni12Mo2Ti ZG316L), el titanio, el etc

En la cubierta: (p) modelo normal: 17 ~ + ℃ 230

Tipo del alargamiento yo (E-I): 45 ~ - ℃ 17 + 230 ~ + ℃ 230

Tipo II (EII) del alargamiento:- 100 ~ ℃ 45

Tipo III (EIII) del alargamiento: ℃ 196 - - 196

Nota: la temperatura de trabajo se permite exceder el alcance permitido de diversos materiales.

Tipo de la glándula: tipo de la abrazadera del perno

Embalaje: v-tipo ptfe, conteniendo lixiviando el amianto tejido del ptfe, amianto, grafito

Componentes en la válvula

Tipo de la base de válvula, base de válvula del émbolo del tipo único

Característica del flujo: el asiento del metal: el porcentaje (% de los CF) y las propiedades lineares (LCF), refieren al cuadro 1 y al cuadro 3

Cv a partir de 0.4-14 estándares de la característica de flujo de la alta precisión IEC534-2-1976

Asiento suave: el porcentaje % (TF) y las propiedades lineares (LTF), refieren al cuadro 2 y al cuadro 3

Nota: sobre diferencia de trabajo de la temperatura y de la presión del asiento del ptfe, refiera por favor al cuadro 5

Material: acero inoxidable (1 cr18ni9ti, 1 cr18ni12mo2ti, pH, 9 cr18 17-4, 316 l), aleación del titanio, compañía inoxidable de la soldadura al acero también y aleación resistente a la corrosión, etc.

Agencias de la aplicación

Estilo: Ha más actuadores de la película de la primavera

Material del diafragma: tela de nylon de goma de propileno de etileno, clip del caucho de butadieno del nitrilo a la tela de nylon

Gama de la primavera: 20 ~ 100, 80 ~ kpa 240

Presión del suministro de gas: de 140 a 400 kpa

Interfaz de aire: Rc1/4”

Temperatura ambiente: - 30 ~ + ℃ 70

Estilo de la acción de la válvula: la válvula con el gas positivo del actuador de la acción o de la reacción cerró el tipo o el tipo abierto

Accesorio: posicionador, filtro de aire y dispositivo del alivio de presión, una válvula, el interruptor del movimiento, transmisor de posición de la válvula, rueda de mano, etc

funcionamiento

Salida de la válvula: asiento del metal: menos de 0,01% de la capacidad clasificada, conforme al intravenoso del nivel del ANSI B16.104-1976

Asiento suave: menos que la capacidad clasificada del 10-7, se ajustan al intravenoso del nivel del ANSI B16.104-1976

Traiga de nuevo a los pobres: localizador pequeño por todo el 1% del viaje,

Sin un localizador pequeño por todo el 3% del movimiento (tipo los pequeños 5% de LHAI de todo el viaje)

Error básico: traiga pequeño por todo el localizador del viaje más/menos el 1%

Sin un localizador pequeño en el viaje del más/menos el 5% (VPE para el más/menos el 3%, LHAI con HEP es el +/- 2%)

Nota: el estándar del v-tipo embalaje del ptfe

Gama ajustable: Cv 14 del 50:1 o menos o menos (0,25) o spake (Cv 0,16 o menos)
