| Lugar de origen: | CHINA |
| Nombre de la marca: | OEM |
| Número de modelo: | ZW32-12 |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Detalles de empaquetado: | Embalaje de la caja de madera |
| Tiempo de entrega: | 15 días después de firmar el contrato |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000sets |
| Carga del contacto: | Energía baja, poder más elevado | Tamaño: | Miniatura |
|---|---|---|---|
| Tipo: | Disyuntor del vacío | Nombre: | Interruptor de circuito del vacío |
| Alta luz: | ZW32-12,interruptor de circuito del vacío 12KV |
||

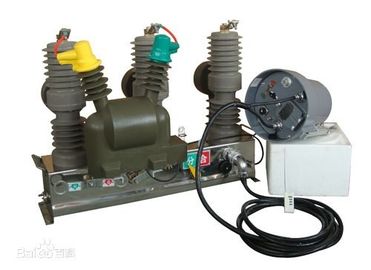

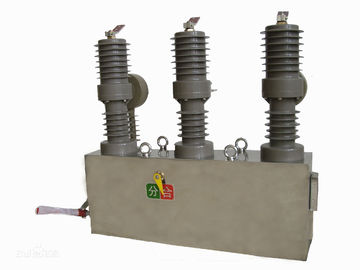

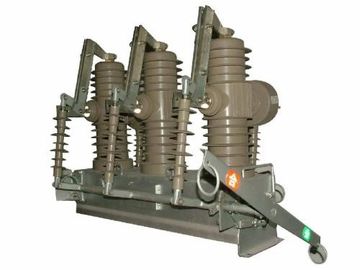

ZW32-12, disyuntor del vacío zw32, disyuntor del vacío zw8, hacia fuera disyuntor de alto voltaje del vacío de la puerta
Descripción general
El disyuntor de alto voltaje al aire libre del vacío de la serie ZW32-12 se utiliza en el sistema eléctrico de AC50Hz, voltaje 10-12KV de tres fases, para cambiar la corriente con./desc. del cargamento, él tiene función de sobrecargar y del cortocircuito de la protección, resolviendo el requisito del control y la medida, el realizar teledirigido y la supervisa y así sucesivamente, él se aplica para proteger y para controlar la distribución en el sistema de subestación, de empresas industriales, y de transferencia frecuente en red rural.
| Artículo | Descripción | Unidad | Datos | |
| 1 | Voltaje clasificado | Kilovoltio | 12 | |
| 2 | Nivel clasificado del aislamiento | voltaje de withstand 1min (seco) | Kilovoltios | 42 |
| voltaje de withstand 1min (mojado) | 34 | |||
| Voltaje de withstand de impulso de relámpago (pico) | 75 | |||
| 3 | Corriente clasificada | A | 630 400 200 | |
| 4 | Corriente clasificada de la rotura en poner en cortocircuito | KA | 20 16 12,5 | |
| 5 | Secuencia de operación clasificada | OC-0.3s-CO-180S-CO | ||
| 6 | Tiempos de circuito abierto de la corriente corta clasificada del marginado | Épocas | 30 | |
| 7 | Cortocircuito clasificado que hace la corriente | KA | 50 | |
| 8 | Corriente máxima clasificada del withstand | |||
| 9 | Corriente clasificada del withstand que pone en cortocircuito | KA | 20 | |
| 10 | Duración clasificada del cortocircuito | S | 4 | |
| 11 | Tiempo de la abertura (viaje de la desviación) | Voltaje de funcionamiento máximo | ms | 15~50 |
| Voltaje de funcionamiento clasificado | ||||
| Voltaje de funcionamiento mínimo | 30~60 | |||
| 12 | Hora de límite | ms | 25~50 | |
| 13 | Tiempo de fractura total | ≤100 | ||
| 14 | Tiempo de formación de arcos | ≤20 | ||
| 15 | Vida mecánica | Épocas | 10.000 | |
| 16 | Energía de entrada clasificada del motor del storge de la energía | W | 40 | |
| 17 | Voltaje de funcionamiento clasificado y voltaje clasificado del circuito secundario | V | DC220 110 24 | |
| AC220 110 24 | ||||
| 18 | Tomo del almacenamiento de energía bajo voltaje clasificado | S | ≤10 | |
| 19 | Lanzamiento de la sobreintensidad de corriente | Corriente clasificada | A | 5 |
| El grado de la exactitud de corriente que dispara | % | ±10 | ||
Parámetros técnicos principales
Tamaño del esquema y de la instalación
