Datos del producto:
Pago y Envío Términos:
|
modelo: | YT-1000L, YT-1000R | Señal de entrada: | 4~20mA DC |
---|---|---|---|
Impedancia: | 250±15Ω | Protección: | IP66 |
Material: | Aleación de aluminio | ||
Alta luz: | electro actuador hidráulico,electro maquinaria hidráulica |
Actuador eléctrico de la válvula IP66, posicionador eléctrico CHX-1000 de la válvula

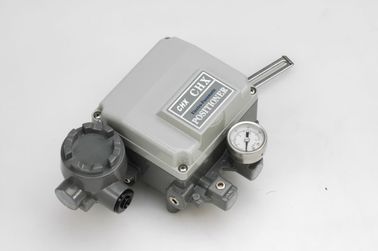

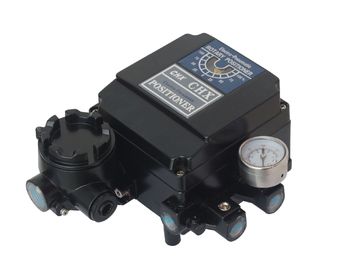

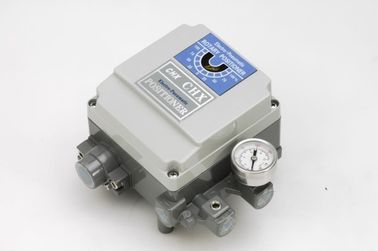

Posicionador eléctrico de la válvula CHX-1000
El posicionador neumático eléctrico de CHX -1000R se utiliza para la operación rotatoria de los actuadores neumáticos de la válvula rotatoria mediante sistemas eléctricos del regulador o de control con una señal de la salida analógica de 4 a 20 gamas del mA o de la fractura
Resumen
Localizador eléctrico de la válvula CHX-1000 que es incompatible con los actuadores, y señal actual del recibo 4~20mA DC del sistema del regulador o de control, después transferencia en la presión de aire qué transferencia al actuador que conectan con ella, para controlar la posición del valor.
Características
1. Sin el covibration en 5~200Hz
2. Puede ser convertido fácilmente entre la acción y reacción directa, sola acción y acción doble
3. Para los pequeños actuadores que se pueden pasar con estrechar el localizador que estrangula para prevenir la vibración
4. Consumo bajo del aire, una mejor economía
5. gama el 1/2 partida disponible por el cambio simple de la parte
Parámetro técnico
Error básico: el ±1% (sola acción); el ±2% (acción doble)
Diferencia de vuelta: el 1% (sola acción), el 2% (acción doble)
Banda muerta: 0,4% (sola acción), 0,8% (acción doble)
Viaje clasificado: 0~ (10~100) milímetros [viaje angular (viaje de la esquina) 0~ (50°~90°)]
Presión de aire: 0.14~0.55Mpa
Señal de entrada: 4~20mA.DC (rutina); 0~10mA.DC, 4~12mA.DC, 12~20mA.DC, 0~5mA.DC, 5~10mA.DC
Presión de la salida: 0.02-0.5MPa
Consumo del gas: actuador de efecto simple: 3L/min (suministro de aire: 0.14Mpa), actuador doble: 15L/min (suministro de aire: 0.55Mpa)
Característica de salida: linear
Temperatura ambiente: intrínseco seguridad 40~+60°C, -20~+60°C ininflamable
Humedad relativa: 5%-100%
Ex tipo (grado): tipo ininflamable (Exd II BT6), intrínseco tipo I de la seguridad (Exia II CT6)
Impedancia de entrada: 4~20mA DC/280 ±10Ω (en 20°C)
0~ 10mA.DC/950 ±30Ω (en 20°C)
Conexión de aire: ZG1/4
Interfaz del poder: Entrada del cable G1/2 para la serie de ECN - G1/2 (GYB02569u)
Material de la vivienda: Proceso de rociadura de la aleación de aluminio
Tamaño del esquema: viaje angular recto del viaje 221×166.5×117.5 (milímetro) 221×166.5×113.5 (milímetro) (length×width×height)
Peso: 2.8Kg
modelo
descripción |
YT-1000L |
YT-1000R |
||
Linear |
Rotatorio |
|||
solo |
doble |
solo |
doble |
|
señal de entrada |
4~20mA DC |
|||
impedancia |
250±15Ω |
|||
presión de la fuente |
1.4~7kgf/cm2 (20~100psi) |
|||
movimiento |
10~150m m 0~90° |
|||
Conexión de aire |
PINTA (NPT) 1/4 |
|||
Conexión del indicador |
PINTA (NPT) 1/8 |
|||
conducto |
PF1/2 (G1/2) |
|||
A prueba de explosiones |
Exia BT6, Exdm BT6, Exdm CT6 |
|||
protección |
IP66 |
|||
Temperatura ambiente |
-20~7degree |
|||
linearidades |
±1%F.S. ±2%F.S. |
|||
histéresis |
±1%F.S. |
|||
sensibilidad |
±0.2%F.S. ±0.5%F.S. |
|||
Repetibilidad |
el ±0.5% |
|||
Consumo del aire |
3LPM (Sup=1.4kgf/cm2,20psi) |
|||
Flujo |
80LPM (Sup=1.4kgf/cm2,20psi) |
|||
Material |
Aleación de aluminio |
|||
Peso |
2..7kg (6lb), 2.8kg (6.2lb) |
