Lugar de origen: | China |
Nombre de la marca: | JIANGLING |
Número de modelo: | JM-B-39 |
Cantidad de orden mínima: | 1 sistema |
---|---|
Detalles de empaquetado: | Embalaje de la caja de madera |
Tiempo de entrega: | 15 días después de firmar el contrato |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 1000sets |
Sensibilidad: | 0,0 a 20,0 mm/s | Gama de la medida: | 0 ~ 20.0mm/s |
---|---|---|---|
Modo de visualización: | Exhibición digital del tubo del LED | Voltaje de fuente de alimentación: | 18 ~ 30Vdc (24Vdc típico) |
Temperatura de trabajo: | -25℃ ~ +70℃ | Humedad relativa: | el ≤85% |
Nivel de la protección: | IP66 | ||
Alta luz: | Transmisor de la protección de la vibración IP66,transmisor de la protección de la vibración 30Vdc,Transmisor de la vibración de la pantalla LED RS485 |

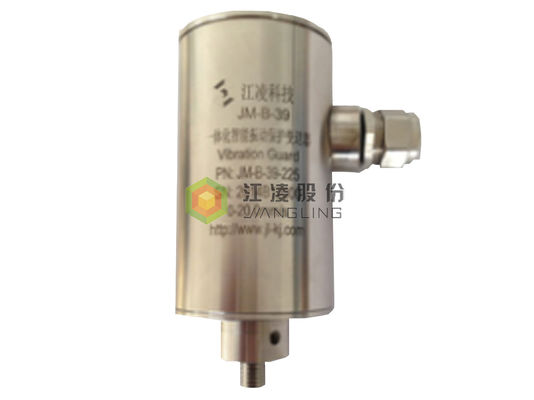

JM-B-39 integró el transmisor inteligente de la protección de la vibración
一, general
JM-B-39 integró el transmisor inteligente de la protección de la vibración es haber integrado, inteligente, transmisor de la protección de la vibración de la alto-protección. Puede proporcionar la salida actual de la señal de 4-20 mA, que es proporcional a la velocidad de la vibración o a la amplitud del arbusto que lleva o asiento el llevar de la maquinaria de rotación. Al mismo tiempo, puede también proporcionar salida de dos niveles de la salida del interruptor, de la señal de TDM, el etc. Recoge automáticamente señales de la vibración en la máquina y utiliza las señales analógicas convertidas en sistemas del PLC, de DCS y de DEH, el etc.
二, función
1. Con un alto nivel de inteligencia, el ajuste del parámetro realiza la operación del tablero.
2. Se integra altamente, fácil instalar y eliminar errores, conveniente para la supervisión en línea a largo plazo, y no requiere mantenimiento in situ.
3. Principalmente medían la vibración de la maquinaria de rotación (IE, vibración de la teja).
4. Salida secundaria del interruptor de la alarma.
5. Con la salida analógica actual 4-20mA.
6. Con salida del interfaz de TDM.
7. Fije la alarma y los valores peligrosos arbitrariamente.
8. Con la función de la auto-comprobación.
9. Con la función de autoretención de la alarma.
10. Con funciones automáticas de la memoria y de la pregunta del valor grande.
11. Es conveniente para el uso en los sitios que requieren la protección de explosión y la alta protección.
三, parámetros técnicos
1. modo de visualización: Exhibición digital del tubo del LED
2. canal de la medida: monocanal
3. gama de la medida: 0 ~ 20.0mm/s (defecto), 0 ~ 100.0mm/s se puede modificar para requisitos particulares dentro del alcance
4. sensibilidad: 0,0 a 20,0 mm/s (defecto) el ±5%, rms de banda ancha (media cuadrada de la raíz)
[4mA es igual a 0,0 mm/s y 20mA es igual a 20,0 mm/s (defecto)]
5. exactitud de la medida: ±1%FS @25℃
6. gama de frecuencia: 10Hz ~ 1KHz
7. puerto de salida: (1) salida actual: 4~20mA (carga ≤1KΩ)
(2) salida secundaria del interruptor: 2A 30VDC o 0.5A 125VAC
salida del conector (de 3) TDM
(salida del interfaz de comunicaciones 4) RS485 (opcional)
8. temperatura de trabajo: - 25℃ ~ +70℃
9. fuente de alimentación: 18 ~ 30 VDC (24Vdc típico)
nivel 10.Protection: IP66
consumo 11.Power: <> 8W
12.Weight: 0,5 kilogramos
13.Dimension: 60 milímetros (diámetro) de × 113 milímetro (H)
14.Material: SS
hilo 15.Mounting: Agujero roscado interno M10
四, guía de la orden:
No. de orden. | Gama A de la medida | Montaje del scew B | Amplíe el cable C |
JM-B-39- |
1: 10.0mm/s 2: 20.0mm/s * 3: 40.0mm/s 4: 50.0mm/s 5: 25.0mm/s 6: 30.0mm/s n: requisito especial |
1: M10×1.0×10 (L) 2: M10×1.5×10 (L)* n: requisito especial |
1: el proteger del metal de los 2m 2: el proteger del metal de los 5m el proteger del metal del 3:10 m el proteger del metal de los 4:2m no 5: los 5m ningún metal que protege * el proteger del metal del 6:10 m no n: requisito especial |
Nota: Los requisitos específicos se deben proporcionar para la selección modelo especial
