Lugar de origen: | China |
Nombre de la marca: | Infineon |
Número de modelo: | FF1500R12IE5 |
Cantidad de orden mínima: | 1 set |
---|---|
Detalles de empaquetado: | Empaque de caja de madera |
Tiempo de entrega: | 25 días después de firmar el contrato |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 1000sets |
VCES: | 1200V | Nom de IC: | 1500A |
---|---|---|---|
ICRM: | 3000A | Aplicaciones: | Impulsiones del motor |
Alta luz: | módulo del igbt del poder más elevado,módulo del igbt del eupec |

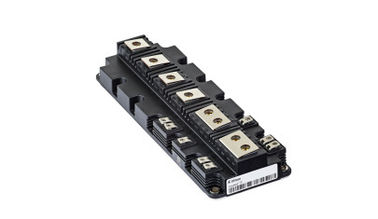

PrimePACK™3+modulewithTrench/FieldstopIGBT5, EmitterControlled5diodeandNTC VCES = 12
Usos potenciales
• Sistemas de UPS
• Convertidores de poder más elevado
• Usos solares
• Impulsiones del motor
Características eléctricas
• Tvj de Op. Sys. = 175°C
• Temperatura de funcionamiento extendida Tvj de Op. Sys.
• Robustez imbatible
• Foso IGBT 5
• Alta capacidad del cortocircuito
Características mecánicas
• Paquete con CTI>400
• Densidad de poder más elevado
• Capacidad del poder más elevado y del ciclo termal
• Altas distancias del contorneamiento y de la liquidación
Inversor de IGBT
Valores clasificados máximos
voltaje del Colector-emisor | Tvj = 25°C | VCES | 1200 | V |
Corriente de colector continua de DC | TC = 100°C, Tvj máximo = 175°C | Nom de IC | 1500 | A |
Corriente de colector máxima repetidor | tP = 1 ms | ICRM | 3000 | A |
voltaje máximo del Puerta-emisor | VGES | +/--20 | V |
Tipo del Min. de los valores característicos. máximo.
voltaje de saturación del Colector-emisor | IC = 1500 A, VGE = 15 V IC = 1500 A, VGE = 15 V IC = 1500 A, VGE = 15 V Tvj = 25°C Tvj = 125°C Tvj = 175°C |
VCE sentado | 1,70 2,00 2,15 |
2,15 2,45 2,60 |
VVV | |
Voltaje del umbral de la puerta | IC = 41,0 mA, VCE = VGE, Tvj = 25°C | VGEth | 5,25 | 5,80 | 6,35 | V |
Carga de la puerta | VGE = -15 V… +15 V, VCE = 600V | QG | 7,15 | µC | ||
Resistor interno de la puerta | Tvj = 25°C | RGint | 0,6 | Ω | ||
Capacitancia de la entrada | f = 1 megaciclo, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cies | 82,0 | N-F | ||
Capacitancia reversa de la transferencia | f = 1 megaciclo, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cres | 3,25 | N-F | ||
corriente del atajo del Colector-emisor | VCE = 1200 V, VGE = 0 V, Tvj = 25°C | HIELA | 5,0 | mA | ||
corriente de la salida del Puerta-emisor | VCE = 0 V, VGE = 20 V, Tvj = 25°C | IGES | 400 | nA | ||
Tiempo de retraso de abertura, carga inductiva | IC = 1500 A, VCE = 600 V VGE = ±15 V RGon = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
TD encendido | 0,26 0,28 0,28 |
µs µs µs |
||
Tiempo de subida, carga inductiva | IC = 1500 A, VCE = 600 V VGE = ±15 V RGon = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
tr | 0,16 0,17 0,18 |
µs µs µs |
||
Tiempo de retraso de la vuelta-apagado, carga inductiva | IC = 1500 A, VCE = 600 V VGE = ±15 V RGoff = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
TD apagado | 0,51 0,56 0,59 |
µs µs µs |
||
Tiempo de caída, carga inductiva | IC = 1500 A, VCE = 600 V VGE = ±15 V RGoff = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
tf | 0,09 0,11 0,13 |
µs µs µs |
||
Pérdida de energía de abertura por pulso | IC = 1500 A, VCE = 600 V, LS = 30 nH VGE = ±15 V, di/dt = 7900 A/µs (Tvj = 175°C) RGon = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
Eón | 120 180 215 |
mJ mJ mJ |
||
Pérdida de energía de la vuelta-apagado por pulso | IC = 1500 A, VCE = 600 V, LS = 30 nH VGE = ±15 V, du/dt = 2750 V/µs (Tvj = 175°C) RGoff = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
Eoff | 155 195 220 |
mJ mJ mJ |
||
Datos del SC | ≤ 15 V, VCC = 900 V DE VGE VCEmax = VCES - LsCE ·µs del ≤ 10 de di/dt tP, Tvj = 175°C |
ISC | 5600 | A | ||
Resistencia termal, empalme al caso | Cada IGBT/por IGBT | RthJC | 19,5 | K/kW | ||
Resistencia termal, caso al disipador de calor | cada IGBT/por IGBT λPaste = 1 con (m·K)/λgrease =1 con (m·K) |
RthCH | 12,5 | K/kW | ||
Temperatura bajo condiciones de la transferencia | Tvj de Op. Sys. | -40 | 175 | °C |
